Фильтры угловые

Фильтры угловые

Фильтры угловые

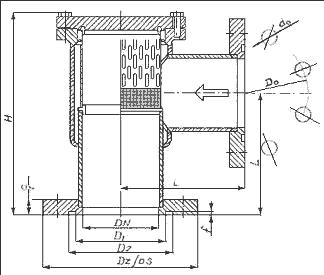

FWKk — Фильтр угловой фланцевый.

FWKb — Фильтр угловой безфланцевый (под приварку).
FWKk/w, FWKb/w — Фильтр угловой фланцевый и безфланцевый, удлиненный

Фильтры угловые диаметром от 25 мм до 50 мм имеют круглые или квадратные
фланцы. Остальные фильтры имеют круглые фланцы

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ FWKb
Тип d/Din DN L H d1 d2 Масса, кг
FWKb 25 25 90 163 23,6 30,0 1,50
FWKb 25/D 25 90 163 27,3 33,7 1,55
FWKb 32 32 93 175 30,8 38,0 2,00
FWKb 32/D 32 93 175 36,0 42,4 2,07
FWKb 40 40 103 185 37,3 44,5 2,50
FWKb 40/D 40 103 185 41,1 48,3 2,60
FWKb 50 50 113 204 49,0 57,0 5,20
FWKb 50/D 50 113 204 53,1 60,3 5,35
FWKb 65 65 133 242 68,1 76,1 7,40
FWKb 80 80 143 270 79,9 88,9 9,50
FWKb 100 100 163 322 98,0 108,0 14,20
FWKb 100/D 100 163 322 104,3 114,3 14,70
FWKb 125 125 188 333 120,4 133,0 22,00
FWKb 125/D 125 188 333 127,1 139,7 22,60
FWKb 150 150 212 377 146,4 159,0 31,20
FWKb 150/D 150 212 377 155,7 168,3 32,40
FWKb 200 200 268 500 203,1 213,1 43,70
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ FWKk
Тип DN L H Do Dz do g i Масса, кг
FWKk 25 25 100 167 85 115 14 18 4 2,8
FWKk 32 32 105 180 100 140 14 18 4 5,1
FWKk 40 40 115 190 110 159 18 18 4 5,8
FWKk 50 50 125 220 125 165 18 20 4 8,4
FWKk 65 65 145 254 145 185 18 22 8 14,2
FWKk 80 80 155 283 160 200 18 24 8 18,0
FWKk 100 100 175 340 190 235 22 24 8 26,3
FWKk 125 125 200 356 220 270 26 26 8 37,5
FWKk 150 150 225 390 250 300 26 28 8 52,0
FWKk 200 200 275 500 310 360 28 34 8 75,1
