Комплексы относятся к изделиям, применяемых на опасных производственных объектах, подконтрольных Федеральной службе по экологическому, технологическому и атомному надзору России. В связи с чем, их изготовление, применение и эксплуатация должны соответствовать требованиям норм и правил, регламентирующих работу каждого конкретного объекта, а также Правил устройств электроустановок (ХПУЭ).

НАЗНАЧЕНИЕ

Комплексы применяются при перекачке сжиженных углеводородных газов (далее — СУГ) из емкостей хранения в транспортные цистерны и наоборот. Комплексы предназначены для проведения сливо-наливных операций, а также в качестве стационарных трубопроводов на объектах хранения, производства, переработки и других предприятий, использующих СУГ в виде сырьевых материалов, готовых продуктов, полупродуктов и реагентов, а также газонаполнительных пунктах (ГНП), газонаполнительных станциях (ГНС), автогазозаправочных станциях (АГЗС), промежуточных складах баллонов (ПСБ) и т. д.

ОПИСАНИЕ

Комплексы могут использоваться как отдельно, так и в составе сливо-наливных эстакад, а также в климатическом исполнении в соответствии с ГОСТ 15150 — 69:

  • У1 — для эксплуатации при температуре окружающего воздуха от минус 40°С до плюс 50°С и среднегодовом значении относительной влажности 75% при температуре плюс 15°С;
  • ХЛ1 — для работы при температуре окружающего воздуха от минус 60°С до плюс 50°С и среднегодовом значении относительной влажности 85% при температуре плюс 60°С.

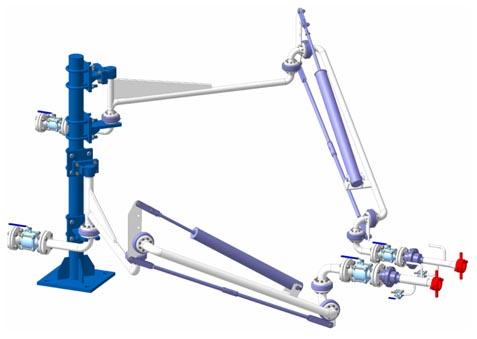

СГСН для автоцистерн

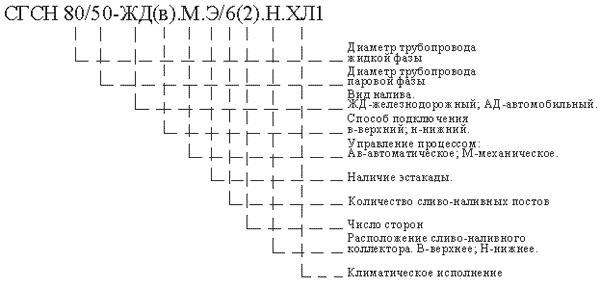

Пример записи условного обозначения комплексов для сливо-наливных операций:

  • железнодорожных цистерн, верхним способом налива, с автоматизированным управлением, с несущей металлоконструкцией (эстакадой), на четыре поста, на две стороны, с нижним расположением сливо-наливного коллектора, климатического исполнения ХЛ, категории размещения 1:

Комплекс для слива-налива СУГ СГСН 80/50-ЖД(в).Ав. Э/4(2).Н.ХЛ1

  • автомобильных цистерн, нижним способом налива, с механическим управлением процессом слива-налива, климатического исполнения У, категории размещения 1:

Комплекс для слива-налива СУГ СГСН 50/32-АД(н).М.У1

Дополнительно, при заказе, потребитель (заказчик) должен указать вид сжиженного газа, давление насыщенных паров при нормальной температуре, производительность поста слива-налива, тип и компанию — производителя емкости (ж/д цистерна, автоцистерна, контейнер-цистерна и т. д.).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные параметры Значение параметра
Условный проход, мм 32 ÷100
Высота обслуживаемых цистерн. мм:
- автоцистерн,
- ж/д цистерн,
- контейнер-цистерн
2500÷3500
4000÷4500
3500÷4000
Высота присоединительной арматуры, мм:
- автоцистерн,
- ж/д цистерн,
- контейнер-цистерн
500÷1700
4000÷4500
1100÷4000
Радиус рабочей зоны обслуживания (расстояние от оси несущей колонны до присоединительных механизмов), мм от 500 до 4000
Расчетное максимальное давление, МПа 2,5
Испытательное давление, МПа 2,0
Рабочее давление, МПа 1,6
Диапазон температур окружающей среды, °С
- для климатического исполнения У
- для климатического исполнения ХЛ
- 40 …+ 50
- 60 …+ 50
Влажность окружающей среды % при температуре °С
- для климатического исполнения У
- для климатического исполнения ХЛ
75 при +15
85 при - 6
Габаритные размеры, мм согласно проекта
Масса, кг согласно проекта
Присоединение к трубопроводу Фланцевое по ГОСТ 12820-81
