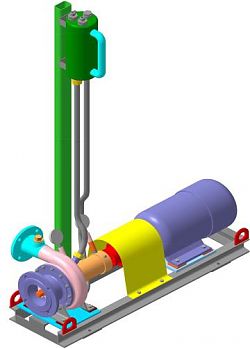

УОДН 160-100-65
- Шнекоцентробежный насос: два рабочих колеса: шнек и крыльчатка;
- Высокие энергетические показатели: напор, КПД;
- Изготавливается также в передвижном варианте;
- Двойное торцевое уплотнение вала насоса.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Характеристика | Значение |
|---|---|
| Подача, м3/час | 20…70 |
| Напор, м | 52…13 |
| Высота всасывания на нормальном режиме, м, не более | 8 |
| Температура перекачиваемой жидкости, оС | -20…+150 |
| Объемная концентрация твердых частиц, %, не более | 2 |
| Максимальный размер твёрдых частиц, мм, не более | 5 |
| Вязкость перекачиваемой жидкости, сСт, не более | 500 |
| Плотность перекачиваемый жидкости, кг/м3, не более | 1000 |
| Мощность привода, кВт | 11 |
| Частота вращения вала насоса, об/мин | 3000-80 |
| Габаритные размеры, ДхШхВ, мм | 935×352×1485 |
| Масса агрегата, кг | 142 |
На графике представлены технические характеристики УОДН 160-100-65 на воде. При перекачивании вязких жидкостей рост гидравлических потерь снижает показатели насоса.
Коэффициенты пересчёта на вязкие жидкости, например, для мазута М100, разогретого до 60оС, вязкостью 500 сСт, ориентировочно составляют:
- Коэффициент напора Кн = 0,77;
- Коэффициент подачи Кq = 0,68.
Варианты исполнения:
Установка:
- УОДН 160-100-65 УТ24 (Торцевое уплотнение 24УТ)
