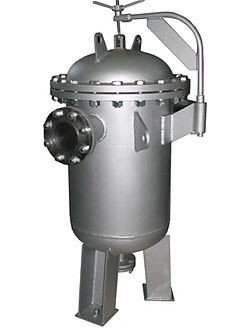

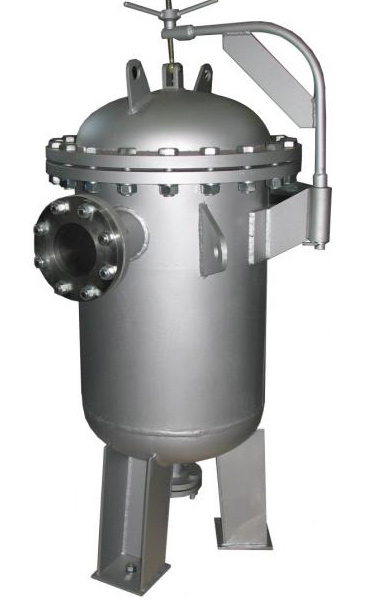

Фильтры сетчатые дренажные жидкостные СДЖ

НАЗНАЧЕНИЕ

Фильтры СДЖ предназначены для защиты насосного и другого оборудования в технологических установках нефтеперерабатывающей, нефтехимической, нефтяной, газовой отраслей промышленности, при работе которого размер твердых частиц механических примесей в жидкости после фильтрации должен быть не более 200 мкм.

Классы опасности транспортируемой жидкости: 1, 2, 3, 4 по ГОСТ 12.1.007.

ОПИСАНИЕ

По способу соединения с трубопроводом изготавливаются в двух конструктивных исполнениях:

1. Исполнение 1 — фильтры со штуцерами и с ответными фланцами (фланцевое соединение)
2. Исполнение 2 — фильтры с патрубками под приварку (сварное соединение)

Материальное исполнение (в зависимости от температуры транспортируемой среды и климатических условий):

1. Ст3сп5, Ст20
2. 09Г2С
3. 12×18Н10Т

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

Пример условного обозначения при заказе фильтра, устанавливаемого на трубопроводе с условным проходом 250 мм, с условным давлением 1,6 МПа, конструктивного исполнения 1, материального исполнения 2:
Фильтр СДЖ 250–1,6-1-2

Обозначение того же фильтра, подлежащего термообработке:
Фильтр СДЖ 250–1,6-1-2-Т

Обозначение того же фильтра, подлежащего теплоизоляции:
Фильтр СДЖ 250–1,6-1-2-И

Обозначение того же фильтра, изготовленного с термообработкой для сред, вызывающих коррозионное растрескивание, и подлежащего теплоизоляции:
Фильтр СДЖ 250–1,6-1-2-Т-И

Обозначение того же фильтра с требованиями стойкости против межкристаллитной коррозии:
Фильтр СДЖ 250–1,6-1-2-Т-М
