Резервуарное оборудование и запорная арматура
Клапаны электромагнитные СЕНС
Клапаны двухпроходные
Пилотные нормально-закрытые для вязких сред
Полностью открываются при нулевом перепаде давления.
Дополнительные устройства: ручной дублер, датчик положения, индикатор состояния.
НАЗНАЧЕНИЕ, ОБЛАСТЬ ПРИМЕНЕНИЯ
Предназначены для установки в системы верхнего налива светлых нефтепродуктов в ж/д и автоцистерны для дозированного налива и уменьшения гидроудара.
В клапанах имеются два независимо управляемых затвора большого и малого прохода.
ОБОЗНАЧЕНИЕ
Клапаны обозначаются: «СЕНС-ПР DN (DN1)/(DN2)PN16-В», «СЕНС-ПР DN(DN1)/(DN2)PN16-М», где: DN1, DN2 — условные проходы большого и малого прохода — см. «Технические характеристики». Пример:
«СЕНС DN80/25PN25-В»
Варианты исполнения привода приведены в разделе «Электромагнитные приводы» (наличие индикатора
состояния клапана, комплектация блоком контроля клапана и др.).

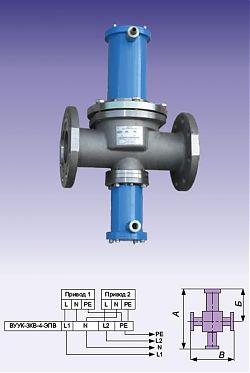

Клапаны могут поставляться с коммутационной коробкой ВУУК-3КВ-4-ЭПВ, закрепленной на корпусе клапана, позволяющей объединять цепи питания приводов в один кабель (см. рис.).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметра | Значение | |||||||
|---|---|---|---|---|---|---|---|---|
| Условный проход большого прохода (DN1), мм | 40 | 40 | 40 | 50 | 50 | 80 | 82 | 80 |
| Условный проход малого прохода (DN2), мм | 10 | 20 | 25 | 15 | 25 | 25 | 32 | 40 |
| Условное давление (PN), бар | 25 | |||||||
| Перепад давлений в прямом направлении, бар | 0…25 | |||||||
| Перепад давлений в обратном направлении (0...Pобр. макс), бар | - (при подаче давления клапан откроется) | |||||||
| Пробное давление (Pпроб.), бар | 38 | |||||||
| Герметичность затвора по ГОСТ 9544 | Класс «А» | |||||||
| Материал корпуса | Сталь 12Х18Н10Т | |||||||
| Тип уплотнения затвора | металл - эластомер | |||||||
| Потребляемая мощность (Pф/Pуд), Вт | 300/10 | |||||||
| Напряжение питания | ~ 220В, 50 Гц | |||||||
| Продолжительность включения, % | 100% | |||||||
| Частота включения, не более, 1/мин, не более | 10 | |||||||
| Температура рабочей среды, °С | -50 ... +80 | |||||||
| Температура окружающей среды, °С | -50 ... +60 | |||||||
| Маркировка взрывозащиты | 1ExdIIBT4 | |||||||
| Положение на трубопроводе | Приводом большого прохода вверх±90 град. | |||||||
| Тип присоединения | фланцевое по ГОСТ 12815, исполнение 3 | |||||||
| Габаритные размеры (рис. 1),мм, не более: А | 340 | 450 | 540 | |||||
| Б | 180 | 250 | 300 | |||||
| В | 195 | 230 | 308 | |||||
| Масса, кг, не более | 32 | 32 | 36 | |||||
