Резервуарное оборудование и запорная арматура

Краны шаровые

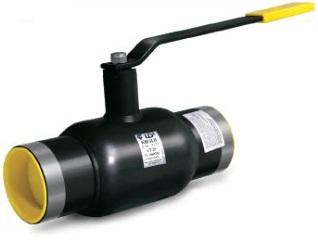

Краны шаровые под приварку

Стандартнопроходные

Стандартнопроходные

Стандартнопроходные

Корпус: углеродистая сталь (Ст.20)
Шар: нержавеющая сталь (20×13)
Шток: нержавеющая сталь
DN 15 — 32: 20×13
DN 40 — 65: AISI 304
DN 80 — 500: AISI 409
Уплотнение штока: фторсилоксановый эластомер
Уплотнение штока/подшипник скольжения: фторопласт-Ф4К20
Уплотнение шара: фторопласт Ф4К20 с дублирующим уплотнением из фторсилоксанового эластомера
Ручка
DN 15 — 250: окрашенная углеродистая сталь с полимерным наконечником
DN 150 — 500: рекомендуется механический редуктор с червячной передачей

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

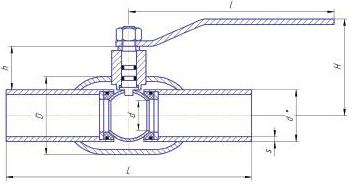

Наименование DN PN d d* s D H h I L Вес, кг
КШ.Ц.П.015.040.02 15 40 15 21 2,8 42 60 23 160 200 0,9
КШ.Ц.П.020.040.02 20 40 16 27 2,8 42 60 23 160 200 0,9
КШ.Ц.П.025.040.02 25 40 25 32 3 48 65 27 210 230 1,1
КШ.Ц.П.032.040.02 32 40 25 38 3,5 57 75 32 210 230 1,2
КШ.Ц.П.040.040.02 40 40 32 48 3,5 60 95 44 230 250 2,0
КШ.Ц.П.050.040.02 50 40 40 57 3,5 76 100 43 230 270 2,2
КШ.Ц.П.065.025.02 65 25 50 76 4 89 110 44 230 280 2,6
КШ.Ц.П.080/070.025.02 80 25 65 89 4 114 135 67 330 280 4,8
КШ.Ц.П.100/080.025.02 100 25 75 108 5 133 145 67 330 300 6,3
КШ.Ц.П.125/100.025.02 125 25 100 133 6 180 190 94 525 330 14,5
КШ.Ц.П.150/125.025.02 150 25 125 159 6 219 210 98 525 360 21,7
КШ.Ц.П.200/150.025.02 200 25 150 219 8 273 225 84 650 430 34,5
КШ.Ц.П.200/180.025.02 200 25 170 219 8 273 225 82 650 510 46,5
КШ.Ц.П.250/180.025.02 250 25 170 273 8 325 250 82 650 510 62,7
КШ.Ц.П.300/250.016.02 300* 16 250 325 8 426 - 106 - 730 84,0
КШ.Ц.П.500/400.016.02 500* 16 390 530 10 630 952 170   970 350,0
