Краны шаровые фланцевые

Стандартнопроходные

Стандартнопроходные

Стандартнопроходные

Корпус: углеродистая сталь (Ст.20, 09Г2С, 12×18н10т)
Шар: нержавеющая сталь (20×13)
Шток: нержавеющая сталь (20×13)
Уплотнение штока: фторсилоксановый эластомер
Уплотнение штока/подшипник скольжения: фторопласт-4
Уплотнение шара: фторопласт-4 с кольцом круглого сечения из фторсилоксанового эластомера
Ручка
DN 15–250: окрашенная углеродная сталь с полимерным наконечником
DN 150–500: рекомендуется механический редуктор с червячной передачей
Фланцы
Присоединительные размеры по ГОСТ 12815–80

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

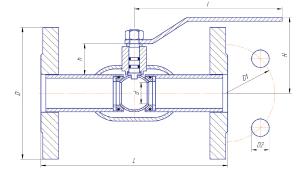

Наименование DN PN d D D1 D2 n отв h H I L Вес, кг
КШ.Ц.Ф.015.040.02 15 40 15 95 65 14 4 23 60 210 120 1,9
КШ.Ц.Ф.020.040.02 20 40 16 105 75 14 4 23 60 210 120 2,3
КШ.Ц.Ф.025.040.02 25 40 25 115 85 14 4 27 65 210 140 2,8
КШ.Ц.Ф.032.040.02 32 40 25 135 100 18 4 32 75 210 140 3,5
КШ.Ц.Ф.040.040.02 40 40 32 145 110 18 4 44 95 230 165 5,5
КШ.Ц.Ф.050.040.02 50 40 40 160 125 18 4 43 100 230 180 6,0
КШ.Ц.Ф.065.016.02 65 16 50 180 145 18 4 44 110 230 200 7,9
КШ.Ц.Ф.065.025.02 65 25 50 180 145 18 8 44 110 230 200 8,3
КШ.Ц.Ф.080/070.016.02 80 16 65 195 160 18 8 67 135 330 210 10,1
КШ.Ц.Ф.080/070.025.02 80 25 65 195 160 18 8 67 135 330 210 10,6
КШ.Ц.Ф.100/080.016.02 100 16 75 215 180 18 8 67 145 330 230 12,9
КШ.Ц.Ф.100/080.025.02 100 25 75 230 190 22 8 67 145 330 230 13,4
КШ.Ц.Ф.125/100.016.02 125 16 100 243 210 18 8 94 190 525 350 27,2
КШ.Ц.Ф.125/100.025.02 125 25 100 270 220 26 8 94 190 525 350 31,0
КШ.Ц.Ф.150/125.016.02 150 16 125 280 240 22 8 98 210 525 380 35,5
КШ.Ц.Ф.150/125.025.02 150 25 125 300 250 26 8 98 210 525 380 40,7
КШ.Ц.Ф.200/150.016.02 200 16 150 335 295 22 12 84 225 650 450 54,7
КШ.Ц.Ф.200/150.025.02 200 25 150 360 310 26 12 84 225 650 450 61,2
КШ.Ц.Ф.200/180.016.02 200 16 180 360 310 26 12 84 225 650 530 61,2
КШ.Ц.Ф.200/180.025.02 200 25 180 360 310 26 12 84 225 650 530 61,2
КШ.Ц.Ф.250/180.016.02 250 16 180 405 335 26 12 82 250 650 530 91,7
КШ.Ц.Ф.250/180.025.02 250 25 180 425 370 26 12 82 250 650 530 100,5
КШ.Ц.Ф.300/250.016.02 300* 16 250 460 410 26 12 106 740 - 750 120,0
КШ.Ц.Ф.500/400.016.02 500* 16 390 710 650 33 20 170 952 - 990 464,0
