Узел подключения рециркуляции паров

УРП-1

УРП-1

УРП-1
НАЗНАЧЕНИЕ

Узел подключения линии рециркуляции паров УРП-1 используется для соединения трубопроводов паровой фазы резервуара и автоцистерны. Узел УРП-1 осуществляет автоматическое перекрытие линии рециркуляции паров при расстыковке основных частей.

ОПИСАНИЕ

Узел работает в окружающей среде при относительной влажности до 95% и при температуре от -50°С до +50°С.

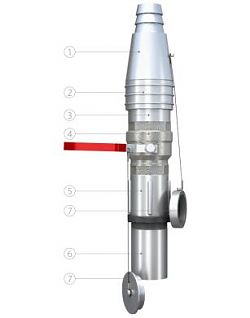

Обозначения на схеме

  1. патрубок
  2. быстроразъемная муфта
  3. корпус муфты
  4. кран шаровой
  5. огнепреградитель
  6. патрубок
  7. крышка
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование Параметр УПР-1
Диаметр условного прохода, мм 40
Габаритные размеры, не более: Длина, мм Диаметр (присоединительных шлангов), мм   520 50/38/32
Масса, кг, не более 6,0
