СДК-01
НАЗНАЧЕНИЕ

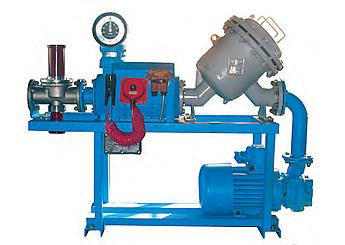

Счётно-дозирующий комплекс СДК-01 предназначен для измерения объёма и коммерческого отпуска заданной дозы нефтепродуктов при перекачке, сливе, наливе. В состав комплекса входят: электронасосный агрегат, фильтр, счётчик, устройство заземления автоцистерн, клапан электромагнитный регулирующий двухкаскадный, датчик уровня, кнопка пуск-стоп, шкаф управления, пульт дистанционного управления. Дополнительное оснащение: обратный клапан, устройство верхнего налива нефтепродуктов в автоцистерны АСН-100 А.
ОСОБЕННОСТИ
- автоматическое прекращение налива при отпуске заданной дозы.
- отключение при:
- достижении предельного уровня налива;
- нажатии кнопки «стоп»;
- отсутствии заземления автоцистерны.
- пульт управления на два поста налива.
- режим малого расхода в начале и в конце налива.
- варианты исполнения:
- для заглубленных резервуаров и вязких нефтепродуктов;
- шкаф управления для 1-го, 2-х и 4-х постов налива.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование показателя | СДК-01 |
|---|---|
| Диаметр условного прохода, мм | 100 |
| Рабочее давление, МПа, не более | 1,0 |
| Диапазон расходов, м3/час | 30…100 |
| Диапазон изменений вязкости, мм2 (сСт) | 0,55-60 |
| Минимальный объём жидкости при измерении, л | 200 |
| Пределы допускаемой относительной погрешности измерений, по объёму, % | ± 0,15 |
| Дискретность измерений, л, не более | 1,0 |
| Верхний предел разового учёта пульта дистанционного управления, л | 99 999 |
| Верхний предел суммарного учёта счётчика жидкости, л | 99 999 999 |
| Температура окружающего воздуха, ºС: - для счётно-дозирующего устройства; - для аппаратуры дистанционного управления |
-40 … +50 +10 … +35 |
| Электропитание: - напряжение, В - частота, Гц |
380 50 |
| Потребляемая мощность, кВт | 11 |
| Категория взрывозащищённости | 2ЕхdiIIВТ4 |
| Назначенный срок службы, лет | 10 |
| Габаритные размеры, мм - длина; - ширина; - высота |
1650 535 1254 |
| Масса, кг, не более | 330 |
