Датчик индукционный оборотов ДИ-О-5.Х

Датчик индукционный оборотов ДИ-О-5.Х

Датчик индукционный оборотов ДИ-О-5.Х

НАЗНАЧЕНИЕ

                Датчики индукционные оборотов ДИ-О-5.Х (1051.00.00.00-ХХ) предназначены для преобразования частоты циклических движений механических систем в электрические импульсы.

                Основное применение датчики ДИ-О находят в счетчиках, где необходимо обеспечить съём сигнала с турбины или зубчатого колеса выполненных из магниточувствительной стали.

                 ОПИСАНИЕ

                Датчики состоят из металлического корпуса цилиндрической формы. На одном торце корпуса имеется кабельный ввод, уплотнение которого выполнено заливкой компаундом, со стороны чувствительного элемента корпус закрыт металлической мембраной. В корпусе датчика размещены залитые компаундом чувствительный элемент и плата управления. В датчиках в качестве бесконтактного чувствительного элемента используется магниторезистивный сенсор, размещенный на магнитном сердечнике. Полученный с сенсора аналоговый сигнал усиливается, преобразуется в импульсный и поступает на электронный ключ. Питание и съём сигнала датчика осуществляются по трёхпроводной линии.

                 ОСОБЕННОСТИ

                ● устранение "дребезга" при считывании импульсов

                ● программная обработка сигналов

                ● настраиваемые параметры (конфигурирование)

                ● взрывозащитное исполнение

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 Наименование параметра

Значение

Напряжение питания, В 5...16
Ток потребления, не более, мА
 - при напряжении питания 5В
 - при напряжении питания 16В

6
9
Частота срабатывания, кГц 0...25
Зона срабатывания, не менее, мм 1,5
Защита от влаги и пыли IP67
Интерфейс RS 485
Материал корпуса латунь, сталь нержавеющая
Маркировка взрывозащиты 0ЕхiаIIBТ5Х или 1ЕхdIIBT5, по заказу
Подключение к техпроцессу резьба М16
Температура окружающей среды, °С -40...+85
Давление процесса, не менее, МПа 0,4
Устойчивость к вибрации группа N2 по ГОСТ 12997-84
Климатическое исполнение УХЛ

МОДИФИКАЦИИ

                Модификация датчика ДИ-О-5 определяется исполнением корпуса и принципиальной электрической схемой, а также исполнением модуля и типом кабеля. Различные модификации применимы для разных изделий (см. таблицы).

Модификация ДИ-О-5 Обозначение Описание исполнения
ДИ-О-5 1051.00.00.00 Базовый: корпус с резьбой, 2 входных канала с обработкой сигналов
ДИ-О-5.1 1051.00.00.00-01 Корпус с буртиком, 2 входных канала с обработкой сигналов
ДИ-О-5.2 1051.00.00.00-02 Корпус с буртиком, 1 входной канал с обработкой сигналов
ДИ-О-5.3 1051.00.00.00-03 Корпус с резьбой, 2 входных канала без обработки сигналов.
ДИ-О-5.4 1051.00.00.00-04 Корпус с резьбой, 1 входной канал с обработкой сигналов
ДИ-О-5.5 1051.00.00.00-05 Корпус с буртиком, 2 входных канала без обработки сигналов
Модификации ДИ-О-5.3 и ДИ-О-5.5 имеют только схему формирования сигналов без программной обработки.
Датчики ДИ-О-5 (кроме ДИ-О-5.3 и ДИ-О-5.5) имеют настраиваемые параметры для конфигурирования.
Датчики ДИ-О-5 (кроме ДИ-О-5.3 и ДИ-О-5.5) обеспечивают смену базового ПО по интерфейсу связи.
ДИ-О-5 (кроме ДИ-О-5.3 и ДИ-О-5.5) имеют неизменяемые уникальные идентификационные номера.
Обозначение Применение Модуль Корпус Кабель КУПР ГОСТ 18404.2-73 Схема электрическая принципиальная
1051.00.00.00 Комплект электромонтажный к ТРК, УСС 1322.00.00.00 1051.01.00.00 1051.02.00.00 7х0,35 1051.00.00.00 Э3
1051.00.00.00-01 Преобразователь первичный ППТ 65;80;100;150/1,6, Счетчик жидкости ППО 10/0,63 1051.01.00.00 1051.02.00.00-01 7х0,35 1051.00.00.00 Э3
1051.00.00.00-02 ППТ10;20;32;65;80;150/1,6;6,4 1051.01.00.00-01 1051.02.00.00-01 7х0,35 1051.00.00.00 Э3
1051.00.00.00-03 ПЖ 2-25,4-25 1051.01.00.00-02 1051.02.00.00 4х0,35 1051.00.00.00-01 Э3
1051.00.00.00-04 Другие изделия 1051.01.00.00-01 1051.02.00.00 7х0,35 1051.00.00.00 Э3
1051.00.00.00-05 Другие изделия 1051.01.00.00-02 1051.02.00.00-01 4х0,35 1051.00.00.00-01 Э3

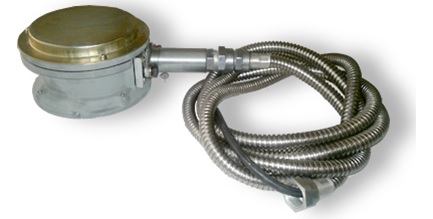

Датчик индукционный оборотов ДИ-О-5 в корпусе УСС

                 ДИ-О-5 в корпусе УСС предназначен для установки на счетчики жидкости СЖ-ППО и СЖ-ППВ и необходим для передачи данных о количестве жидкости, как на компьютер через интерфейс RS 485, так и на другие вторичные приборы. Имеются несколько исполнений, которые отличаются длинной кабеля датчика индукционного оборотов ДИ-О-5.Датчик индукционный оборотов ДИ-О-5 в корпусе УСС

                        Датчик установлен в корпусе устройства съема сигнала (УСС) , что позволяет ДИ-О-5 в корпусе УСС быть взаимозаменяемым с УСС-Б-25 и УСС-Б-70 в составе счетчиков СЖ-ППО и СЖ-ППВ. Так же возможна комплектация счетчика с ДИ-О-5 в корпусе УСС и со счетным устройством СУ одновременно. В данном случае основными считать показаниями передаваемые с ДИ-О-5.

                Настройка ДИ-О-5 в корпусе УСС производится с помощью осциллографа на заводе изготовителе. Затем корпус пломбируется.

                При установке нового ДИ-О-5 в корпусе УСС вместо УСС-Б-25 и УСС-Б-70, необходимо произвести повторную поверку счетчика жидкости.
