Клапаны прямого действия
Для вязких загрязненных средств
Работают при подаче среды в прямом и обратном направлениях. Сердечник привода изолирован от рабочей среды. Дополнительные устройства: ручной дублер, датчик положения, индикатор состояния.
НАЗНАЧЕНИЕ, ОБЛАСТЬ ПРИМЕНЕНИЯ
Предназначены для управления потоками жидких и газообразных сред в трубопроводах,
преимущественно вязких* и загрязненных сред. Применяются в технологических системах по производству и расфасовки ГСМ, в системах по производству лакокрасочных материалов, в системах подачи топлива мазутных горелок. Клапаны могут применяться для управления неагрессивными средами (воздух, вода, природный газ, дизельное топливо и др.).
*Имеется опыт эксплуатации на средах с вязкостью до 150 сСт.
ОБОЗНАЧЕНИЕ
Клапаны обозначаются: «СЕНС DN…PN16-В», где: DN… — см. «Технические характеристики». Варианты исполнения привода приведены в разделе «Электромагнитные приводы» (наличие индикатора состояния клапана, напряжение питания, комплектация модулем управления клапана и др.).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметра | Значение | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Условный проход (DN), мм | 15 | 20 | 25 | 32 | 40 | 50 | 80 | 100 | |||
| Эффективный диаметр, мм | 15 | 20 | 32 | 32 | 40 | 50 | 80 | 80 | |||
| Условное давление (PN), бар | 25 (по заказу – 40) | ||||||||||
| Перепад давлений в прямом направлении, бар | 0…25 (по заказу – 0…40 ) | ||||||||||
| Перепад давлений в обратном направлении (0...Pобр. макс), бар | Не применяется* | ||||||||||
| Пробное давление (Pпроб.), бар | 38 (для PN25); 60 (для PN40) | ||||||||||
| Герметичность затвора по ГОСТ 9544 | Класс «А» | ||||||||||
| Материал корпуса | Сталь 12Х18Н10Т | ||||||||||
| Время открытия/закрытия (среда - воздух), с | 0,5/0,8 | 0,3/0,5 | 0,4/0,8 | 0,8/1,0 | |||||||
| Тип уплотнения затвора | металл - эластомер | ||||||||||
| Потребляемая мощность (Pф/Pуд), Вт | 200/8 | 300/10 | |||||||||
| Напряжение питания | ~ 220В, 50 Гц (+24В, +12В – по заказу) | ||||||||||
| Продолжительность включения, % | 100% | ||||||||||
| Частота включения, не более, 1/мин, не более | 10 | ||||||||||
| Температура рабочей среды, °С | -50 ... +80 | ||||||||||
| Температура окружающей среды, °С | -50 ... +60 | ||||||||||
| Маркировка взрывозащиты | 1ExdIIBT4 (1ExdIIСT4 – по заказу) | ||||||||||
| Положение на трубопроводе | горизонтальное±90 град. | ||||||||||
| Тип присоединения | фланцевое по ГОСТ 12815, исполнение 3 | ||||||||||

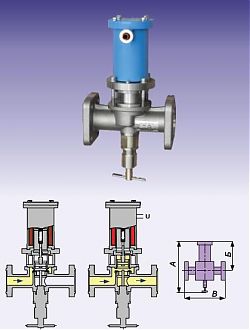

| Габаритные размеры (рис. 1),мм, не более: А | 193 | 198 | 322 | 322 | 340 | 350 | 455 | 455 | |||
| Б | 144 | 144 | 208 | 208 | 220 | 220 | 309 | 309 | |||
| В | 130 | 130 | 195 | 195 | 230 | 230 | 308 | 308 | |||
| Масса, кг, не более | 5 | 5 | 10 | 10 | 16 | 16 | 30 | 32 | |||
