Клапаны электромагнитные СЕНС
Клапаны с поворотной заслонкой
Нормально-закрытые
Дополнительные устройства: ручной дублер, датчик положения, индикатор состояния.
НАЗНАЧЕНИЕ, ОБЛАСТЬ ПРИМЕНЕНИЯ
Предназначены для дистанционного перекрытия трубопровода при сливе светлых нефтепродуктов самотеком из бензовоза в подземные резервуары АЗС в соответствии с требованиями норм пожарной безопасности НПБ111-98.
Запорный орган клапана выполнен в виде поворотной заслонки. Клапаны в закрытом состоянии имеют протечку, обеспечивающую слив остатков топлива из сливного рукава после завершения операции.
ОБОЗНАЧЕНИЕ
Клапаны обозначаются: «СЕНС-П DN…PN5», где: DN… — см. «Технические характеристики».
Клапаны по умолчанию в заказе поставляются с ответными фланцами, прокладками и крепежными болтами, гайками.
Варианты исполнения привода приведены в разделе «Электромагнитные приводы» (наличие индикатора состояния клапана, напряжение питания, комплектация блоком контроля клапана и др.).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметра | Значение | |
|---|---|---|
| Условный проход (DN), мм | 80 | 100 |
| Условное давление (PN), бар | 5 | |
| Перепад давлений при котором возможно открытие клапана, бар | 0…0,4 | |
| Перепад давлений при котором возможно закрытие клапана, бар | 0…5 | |
| Герметичность затвора по ГОСТ 9544 | в закрытом состоянии имеет протечку ~ 0,3 л/с | |
| Материал корпуса | Сталь 09Г2С | |
| Тип уплотнения затвора | металл –металл | |
| Время открытия/закрытия затвора, с | 1,5/0,3…0,5 | |
| Потребляемая мощность (Pф/Pуд), Вт | 300/10 | |
| Напряжение питания | ~ 220В, 50 Гц | |
| Продолжительность включения, % | 100% | |
| Частота включения, не более, 1/мин, не более | 10 | |
| Температура окружающей среды, °С | -50 ... +60 | |
| Маркировка взрывозащиты | 1ExdIIBT4 | |
| Положение на трубопроводе | Приводом вверх±90 град. | |
| Тип присоединения | фланцевое по ГОСТ 12815, исполнение 3 | |

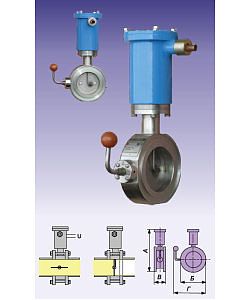

| Габаритные размеры (рис. 1),мм, не более: А | 338 | 360 |
| Б | 178 | 198 |
| В | 74 | 74 |
| Г | 235 | 242 |
| Масса, кг, не более | 11,3 | 12,8 |
