АСН-14ЖД-К
НАЗНАЧЕНИЕ

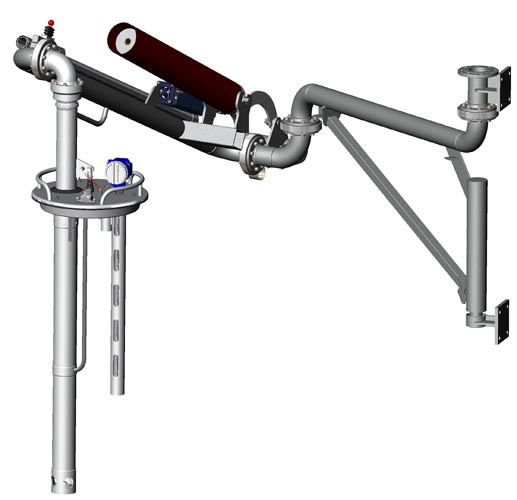

Стояк консольный для налива нефти и светлых нефтепродуктов в железнодорожные вагоны-цистерны АСН-14ЖД-К обеспечивает проведение процесса загрузки через верхний люк для всех типов вагонов-цистерн. Состоит из шарнирно-сочлененного трубопровода, наливного телескопического наконечника с герметичной крышкой.
ОПИСАНИЕ
Возможная комплектация наливного стояка:
- Комплектация трубопроводом отвода паров, состоящим из гибкого трубопровода, огнепреградителя, клапана обратного воздушного.
- Комплектация датчиком предельного уровня, клапаном отсечным (снижение производительности), клапаном подачи воздуха (опорожнение стояка после налива), блоком управления (контроллером).
Вариант исполнения наливного наконечника:
- С жесткой фиксацией в горловине железнодорожной цистерне одним маховиком, с подъемом телескопической трубы вручную (тросом).
- С жесткой фиксацией в горловине железнодорожной цистерне одним маховиком, с подъемом телескопической трубы с помощью подъемного механизма, с фиксацией телескопической трубы.
Учет количества наливаемого продукта:
- По калиброванной характеристике железнодорожной цистерны.
- Путем взвешивания железнодорожной цистерны на весах.
- Путем установки на подающем трубопроводе, перед электро- или пневмоуправляемой задвижкой узлов учета в единицах массы или объема.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование показателя | Значения |
|---|---|
| Диаметр условного прохода стояков верхнего налива, мм | 100 |
| Зона обслуживания стояка, м | от 1 до 6 |
| Температура окружающей среды при эксплуатации, °С | - 40 … + 50 (исп. У2) - 60 … + 50 (исп. ХЛ2) |
| Температура наливаемой жидкости, °С | Нефть и нефтепродукты от минус 40 до плюс 60. Другие жидкости до плюс 90 |
| Вязкость измеряемой жидкости. мм2/с (сСт) | от 0,55 до 300 |
| Производительность комплекса, не более, м3/ч - максимальная - минимальная |
80-100 0-30 |
| Рабочее давление, не более, МПА (кгс/см2) | 0,6 (6) |
| Диаметр горловины ЖД цистерны, мм | min 550 … max 610 |
| Высота обслуживаемых ЖД цистерны, мм | min 4000… max 4800 |
| Диаметр котла обслуживаемых цистерн, мм | max 3200 |
| Диапазон высот срабатывания датчика уровня, мм от горловины | 0-600 |
| Наливной наконечник | телескопический для закрытого налива с датчиком ограничения уровня |
| Материал шарнирного трубопровода, опорных стоек | Ст3 для исп.У2 09Г2С для исп. ХЛ2 |
| Материал уплотнений шарнирных соединений, крышки наконечника | резина 3826с-НТА |
| Покрытие комплекса | Грунт ВЛ 515, эмаль ЭП 140 |
| Диаметр рукава отвода паров, мм | 60 |
| Балансировка стояка | Амортизатор пружинный + Амортизатор пневматический |
| Масса, не более, кг | 400 |
