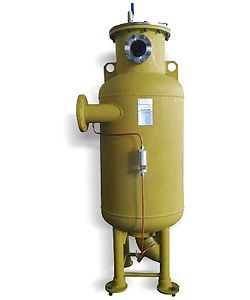

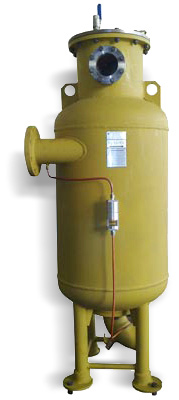

Фильтры-газоотделители ФГУ

Фильтры-газоотделители ФГУ

Фильтры-газоотделители ФГУ
НАЗНАЧЕНИЕ

Фильтр-газоотделитель ФГУ применяется для очистки нефтепродуктов от паров, воздуха и механических примесей перед их подачей в измерительные системы.

ОПИСАНИЕ

ФГУ состоит из газоотделителя со встроенным фильтрующим элементом. Система манометров, которой оснащен ФГУ, позволяет определить степень загрязненности фильтрующего элемента и отследить общее давление в системе. Фильтрующий элемент имеет двухступенчатую систему очистки.

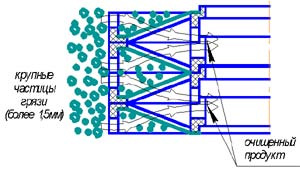

Фильтрующий элемент имеет двухступенчатую систему очистки. Первая ступень очистки защищает фильтрующую сетку от крупных частиц, способных повредить ее. Вторая ступень очищает жидкость от более мелких загрязнений.

Конструкция фильтрующего элемента позволяет производить его полную разборку и сборку на месте эксплуатации, что существенно сокращает время на очистку и обслуживание фильтра, и как следствие уменьшает вынужденный простой оборудования. В головной части газоотделителя установлен поплавковый клапан, предназначенный для автоматического сброса, накапливающегося при работе газоотделителя воздуха и пара

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип ФГУ Условный проход, мм Рабочее давление, МПа Тонкость фильтрации, мм Расход жидкости, м3/ч, наибольший Присоединение к трубопроводу
ФГУ 25 25 1,6 (0,6) 0,05; 0,1; 0,5 8 фланцевое по ГОСТ12815-80 и штуцерное
ФГУ 40 40 25
ФГУ 65 65 55 фланцевое по ГОСТ12815-80
ФГУ 80 80 100
ФГУ 100 100 180
ФГУ 150 150 180
