УПВС-80

УПВС-80
НАЗНАЧЕНИЕ

Установка предназначена для обеспечения верхнего слива нефти, нефтепродуктов и агрессивных жидкостей из железнодорожных вагонов-цистерн при выходе из строя клапана сливного прибора цистерны.

ОПИСАНИЕ

Установки УПВС-80 оснащены узлом, совместимым с присоединительным устройством установки типа УСН, что позволяет произвести слив неисправной цистерны непосредственно на эстакаде, уменьшив потери времени на расцепку и перегон цистерны на специально оборудованные места.

Для облегчения манипуляций с установкой, при изготовлении, применена разборная конструкция без шарниров. Вес каждого элемента не превышает 10–15 кг.

Быстроразъемные трубопроводы изготовлены из искронедающих алюминиевых сплавов.

Применение корончатого наконечника позволяет максимально быстро, и полно опорожнить цистерну.

Установка не требует подключения электроэнергии.

Ручной вакуумный насос необходим только для заполнения трубопровода до задвижки, и непосредственного участия в процессе слива не принимает.

Крепление корпуса насоса непосредственно на трубопроводе, позволяет избежать ошибок при подключении, и утери мелких деталей в промежутках между работой.

Модификации установок УПВС-80:

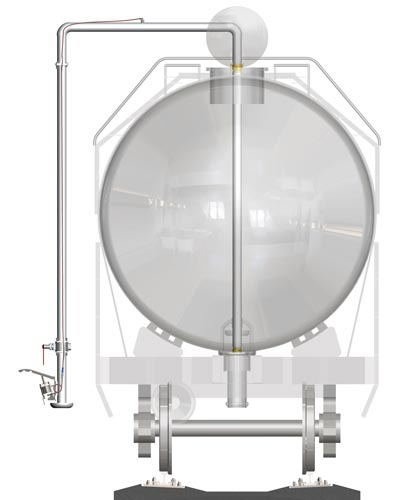

УПВС-80 — установка переносная верхнего слива

Установка обеспечивает легкость монтажа и технического обслуживания.

Установка УПВС-80 комплектуется ручным насосом, обеспечивающим простоту процесса слива.

УПВС-80Н — установка переносная верхнего слива агрессивных жидкостей

Установка обеспечивает легкость монтажа и технического обслуживания.

Установка УПВС-80 комплектуется ручным насосом, обеспечивающим простоту процесса слива.

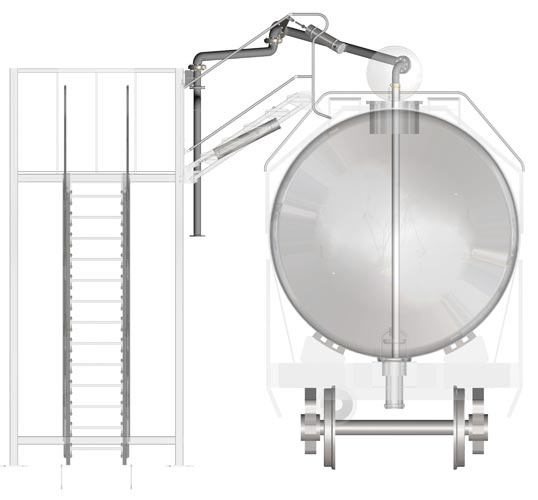

УПВС-80С — установка верхнего слива, стационарная.

Наконечник установки оснащен дефлектором, снижающим гидравлическое воздействие потока продукта.

УПВС-80СН — установка верхнего слива. стационарная, исполнение из нержавеющей стали и уплотнениями из PTFE. Может применяться для слива химических продуктов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование параметра   УПВС-80 УПВС-80Н УПВС-80С УПВС-80СН
Диаметр условного прохода, мм 80
Рабочее вакууметрическое давление, МПа 0,05
Сопротивление заземления между установкой и контуром заземления, Ом, не более - - 10 10
Материал проточной части АМг5 12Х18Н10Т Сталь 20 + АМг5 12Х18Н10Т
Вязкость перекачиваемого продукта, сСт 20
Диапазон температур окружающей среды, °С -40 … +50 (У1) -60 … +50 (ХЛ1)
Габаритные размеры, ДхШхВ, мм 1900х250х5000 2050х250х4850 3600х1000х5300 3600х1000х5300
Масса установки, кг, не более 55 115 200 200
