Блоки насосные

Блоки насосные

Блоки насосные

Блок насосный соответствует требованиям безопасности ГОСТ 12.1.019–79, ГОСТ12.2.003–83, ГОСТ Р12.1.019–2009. Блок насосный на базе насосных агрегатов типа К-Е, электронасосов КМ-Е, КМС-Е собственного производства, предназначен для перекачивания нефтепродуктов, температурой от -40 до +50°С, вязкостью до 10–4 м2/с (100сСт) с содержанием твердых взвешенных частиц в количестве не более 0,2% и размером не более 0,2 мм. Электронасосы КМ-Е допускаются для эксплуатации во взрывоопасных зонах помещений и наружных установках классов 1 или 2 по ГОСТ Р51330.0–99, в которых могут образовываться взрывоопасные смеси горючих газов или паров с воздухом, относящихся к категориям IIA и группам IIB и группам взрывоопасности Т1, Т2, Т3 и Т4 по ГОСТ Р51330.5–99.

СОСТАВ ИЗДЕЛИЯ

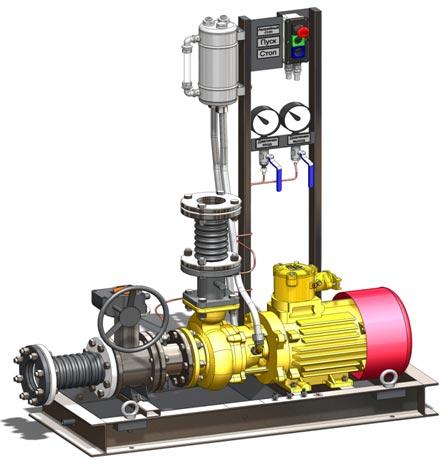

На примере блока насосного на базе электронасоса КМ100-80-170Е с электродвигателем 11 кВт

  • опорную раму с экологическим поддоном;
  • сосуд бачок охлаждающей жидкости торцовых уплотнений;
  • кран шаровой с редуктором Ду100 н/ст;
  • компенсатор Ду 100;
  • компенсатор Ду 80;
  • ответный фланец ДУ100;
  • ответный фланец ДУ80;
  • пост управления с кнопками «Пуск», «Стоп», «Аварийный Стоп» или «Аварийный Стоп»;
  • манометр;
  • мановакууметр.

С возможностью установки (Заказчиком) необходимых датчиков контроля параметров работы насоса.

Присоединительные размеры под установку датчиков см. Руководство по эксплуатации насоса.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование изделия Типоразмер базового электронасоса Подача,
м3/час (л/с)
Напор, м Мощность привода, кВт Номинальный ток, А Масса, не более, кг

Насосная станция «Каскад»

КМ80-50-200Е 50 50 15 28,8 400
КМ 100-80-170Е 100 25 11 21,1 450
КМ 100-80-160Е 100 32 15 28,8 450
КМС 100-80-180Е 65 35 15 28,8 450
ЦГ-25-20-3-2 25 20 3 6,0 320
Ш80-2,5–37 37 25 11 21,1 400
ЦГ-100-32-11-1 100 32 11 22,0 390
К 100-80-160Е 100 32 15 28,8 350
К 125-80-200Е 150 40 37 68 650
К200-125-250Е/а 300 35/50 55/75 100/150 850/960
6НДв-Б тд Е 300/320 44/50 70/75 135/150 1100/1500
8НДв-Н тд Е 500/550 38/82 78/190 160/380 1300/1800

По отдельному заказу блок насосный изготавливается на любом типе насосов К-Е, КМ-Е, КМС-Е, Д, ЦГ имеющие необходимые разрешительные документы, в исполнении У или ХЛ.

Предприятие — изготовитель гарантирует соответствие блока насосного требованиям ТУ3631-120-75666544-2007 при условии соблюдения правил транспортирования, хранения и эксплуатации.
