КОНСОЛЬНЫЕ НАСОСЫ КМН
Консольные насосы – центробежные горизонтальные одноступенчатые насосы, с односторонним подводом жидкости к рабочему колесу, расположенному на консольной части вала.
КОНСОЛЬНО-МОНОБЛОЧНЫЕ НАСОСЫ КМН
НАЗНАЧЕНИЕ
Центробежные насосы КМН предназначены для перекачивания светлых нефтепродуктов, технических спиртов (жидкостей категории взрывоопасности IIА, групп взрывоопасных смесей Т2, Т3 по ГОСТ 12.1.011-78), с плотностью 0,7-1,0 г/см2
ОБЛАСТЬ ПРИМЕНЕНИЯ
Характеристики перекачиваемой жидкости:
| Типоразмер электронасоса | Единица измерения | Значение |
|---|---|---|
| Плотность |
г/см3 |
0.7 - 1.0 |
| Вязкость жидкости, не более |
сСт |
20 |
| Температура жидкости |
0С |
от -30 до +60 |
| Содержание твердых включений, не более | % | 0.01 |
| Размер частиц твердых включений, не более | мм | 0.2 |
ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА
Конструкция насоса включает
● Систему увеличения ресурса торцового уплотнения - обеспечивающую снижение силы трения между парой графитовых колец торцового уплотнения путём снижения давления перекачиваемой жидкости в камере торцового уплотнения до 0,2 - 0,7 кг/см2, более чем в три раза увеличивающую ресурс торцового уплотнения.
● Двойное или одинарное торцовое уплотнение - насосы производятся с одинарным или двойным торцовым уплотнением.
● Систему гидравлической разгрузки осевой силы - снижающую осевую нагрузку на подшипники электродвигателя, значительно увеличивающую ресурс насоса.
Насосы поставляются с электродвигателями взрывозащищённого исполнения
Насосы КМН соответствуют требованиям Российского Речного Регистра.
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
КМН 100-80-160
КМН – консольный моноблочный,
100 – условный диаметр всасывающего патрубка, мм
80 – условный диаметр напорного патрубка, мм
160 – диаметр рабочего колеса, мм
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Типоразмер электронасоса | Подача, м3/час (л/с) | Напор, м | КПД электронасоса, % | Допускаемый кавитационный запас, м | Мощность привода, кВт | Частота вращения вала насоса, об/мин | Габаритные размеры ДхШхВ, мм | Масса агрегата, кг |
|---|---|---|---|---|---|---|---|---|
| КМН 80-65-155 |
30 | 30 | 45 | 4,5 | 5,5 | 2900 | 617х365х470 |
120 |
| КМН 80-65-175 |
50 | 30 | 45 | 4,5 | 11 | 2900 | 750х360х510 |
120 |
| КМН 100-80-160 |
100 | 32 | 60 | 4,5 | 11/15 | 2900 | 869х350х495 |
180 |
| КМН 125-100-160 |
160 | 30 | 60 | 4,5 | 15/18,5/22 | 2900 | 805х400х470 |
220 |

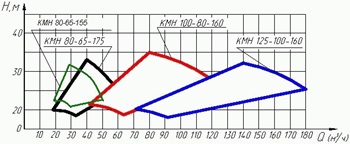

Сводная напорная характеристика
