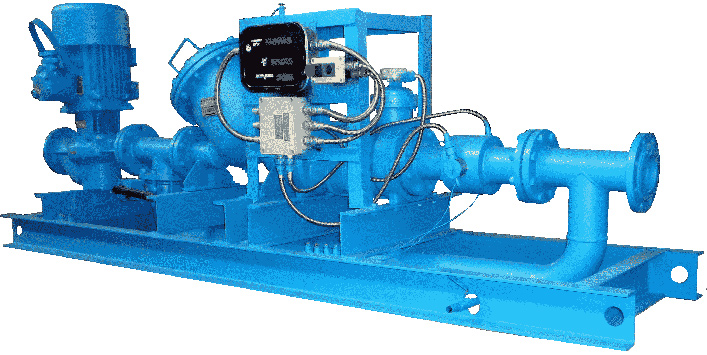

УПН-100

УПН-100

УПН-100
НАЗНАЧЕНИЕ

Комплексы измерительные типа УПН-100 предназначены для перекачивания и учёта нефтепродуктов на нефтебазах, в технологических трубопроводах и других объектах, где по условиям эксплуатации возможно применение данных установок.

ОПИСАНИЕ

Комплексы изготовлены в климатическом исполнении У, категория размещения 1 по ГОСТ15150, для работы при температуре окружающего воздуха от минус 40 до плюс 50°С и относительной влажности от 30 до 100%.

Составные части комплексов изготовлены во взрывозащищенном исполнении и соответствуют эксплуатации в части требований взрывозащиты.

УСТРОЙСТВО И РАБОТА

Принцип действия комплексов основан на перекачивании нефтепродуктов с помощью электронасоса. Нефтепродукт, проходя через фильтр ФЖУ-100, очищается от механических примесей и в дальнейшем проходит через счётчик жидкости ППВ-100. Для управления расходом, комплекс оснащён клапаном-отсекателем, который работает в двух режимах: в режиме максимального открытия, а также в режиме снижения расхода в конце перекачивания для более точного отсечения заданной дозы, Снижение расхода в конце перекачивания уменьшает гидроудар. Для простого перекачивания нефтепродуктов (без учёта) в комплексе предусмотрена байпасная линия. Для учёта и перекачивания нефтепродукта без отсечения конкретного обьёма жидкости на комплексе задаётся доза жидкости, заведомо больше, чем планируемый объём перекачиваемого нефтепродукта.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование показателя   УПН-100 или УПН-100Е УПН-100С УПН-100Ш УПН-100 и УСН-150 УПН-100Е и УСН-150 УПН-100Ш и УСН-150
Условный проход, мм 100
Высота самовсасывания, м, не менее - 6,5 5,0 - - -
Производительность, м3/ч, не более, при вязкости:
от 0,55 до 6,0 мм2
от 6,0 до 60 мм2


80 или 100
70


35
30


-
36


80
70


100
70


-
36
Напор, создаваемый электронасосом, м 25 26 - 25 25 -
Тонкость фильтрации фильтров, мкм, не более 100
Единицы измерения нефтепродукта литры
Тип электронасоса (насоса) КМ100-80-170
 КМ100-80-160Е
1АСВН-80А Ш-80-2,5Б КМ100-80-170 КМ100-80-160Е Ш-80-2,5Б
Мощность электродвигателя электронасоса, кВт 11
Напряжение питания электронасоса, В 380
Масса, кг 640 630 650 850 850 860
